Sistem Proyeksi Eropa dan Amerika (SPE&SPA)


Proyeksi
Gambar proyeksi merupakan dasar menggambar teknik untuk menyatakan bentuk dan ukuran suatu obyek atau benda. Gambar proyeksi yang akan dipelajari ini adalah gambar proyeksi orthogonal yang merupakan gambar proyeksi yang sering digunakan dalam pembuatan gambar kerja.
Fungsi proyeksi adalah:
• Untuk mendapatkan ukuran garis yang sebenarnya
• Untuk membuat bentuk yang sebenarnya
• Untuk membuat gambar kerja




Secara umum dalam gambar proyeksi diperlukan tiga arah pandangan:
• Tampak atas
• Tampak depan
• Tampak samping kanan/kiri



Proyeksi Ortogonal
Metode gambar teknik yang paling mudah dan komunikatif untuk menggambar masing-masing bagian dalam desain suatu produkadalah menggambar berbagai sisi suatu objek dengan menarik garis lurus pada setiap bidang. Proses penggambaran objek secara dua dimensidisebut proyeksi orthografi/orthogonal. Dalam ilmu geometri, gambar orthogonal menggunakan dua bidang proyeksi, yaitu bidang vertikal danhorisontal. Proyeksi orthogonal sering disebut sebagai gambar proyeksi saja atau gambar tampak. Jika sebuah benda digambarkan dengan caraproyeksi orthogonal akan menghasilkan sebuah bidang saja yang tampak pada bidang. Teori gambar proyeksi secara garis besar terbagi atas dua
kelompok, yaitu:
* Proyeksi Eropa
* Proyeksi Amerika



Proyeksi Eropa
Proyeksi cara ini beranggapan bahwa obyek atau benda yang akan digambar atau diproyeksikan seolah-olah berada dalam suatu kubus. Setiappandangan menunjukkan benda yang terlihat pada bidang proyeksi dengan melihat sisi benda yang terdekat dengan pengamat. Urutan proyeksiEropa: pengamat, obyek, dan bidang proyeksi (garis proyeksi ditarik menjauhi pengamat)



Proyeksi Amerika
Proyeksi cara ini beranggapan sebaliknya, yaitu seolah-olah obyek atau benda berada di luar kubus. Asas proyeksi Amerika: bidang gambar (bidangproyeksi) diletakkan di antara mata dan benda yang digambar, sedang bidang gambar tersebut adalah bidang gambar yang bening, seperti kaca.Setiap pandangan menunjukkan benda yang terlihat pada bidang proyeksi dengan melihat sisi benda yang terjauh dengan pengamat. Urutan proyeksiAmerika: pengamat, bidang proyeksi, dan obyek (garis proyeksi ditarik menuju pengamat)







Perbedaan SPE dan SPA

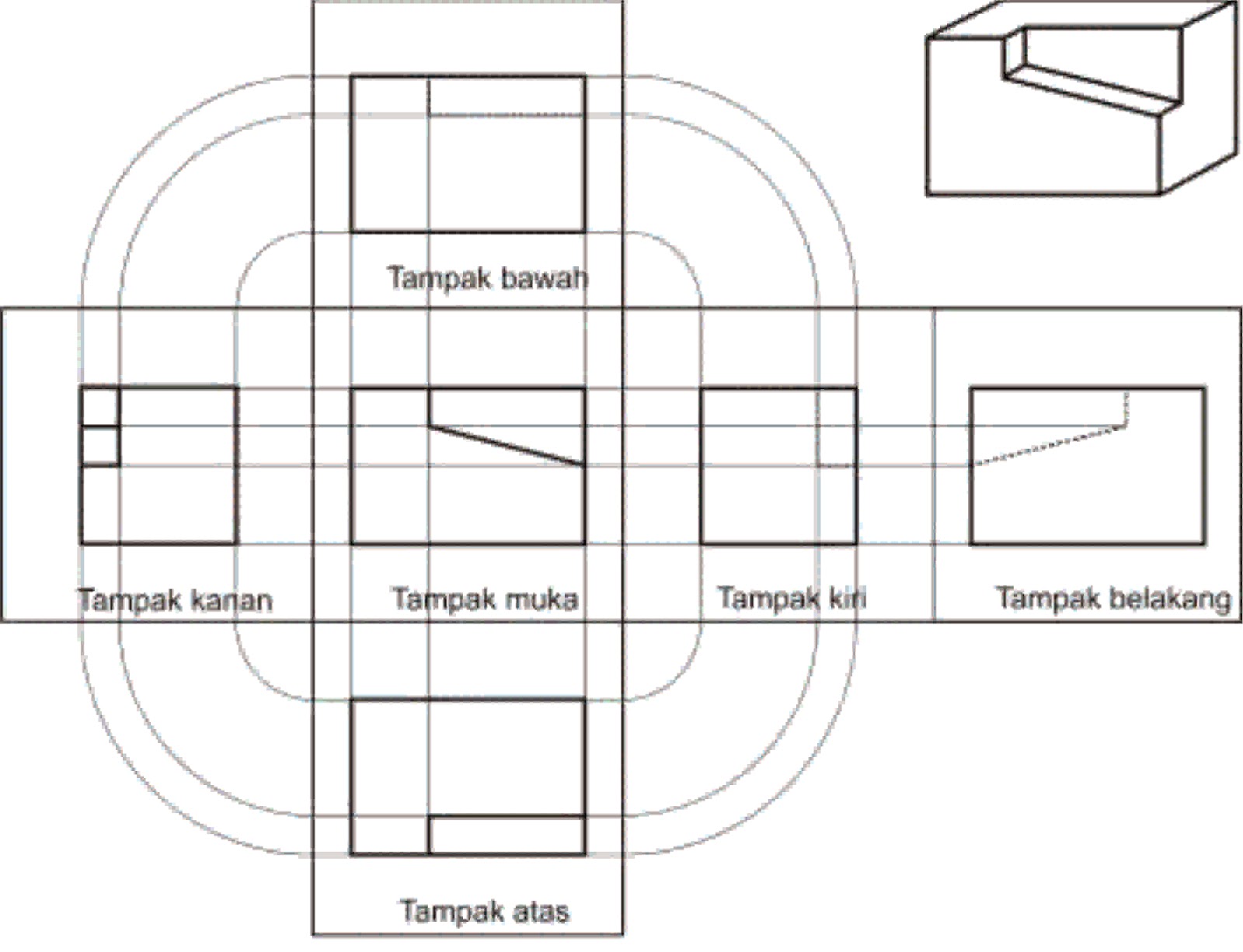

Format Tampak Proyeksi Eropa

Format Tampak Proyeksi Amerika






Contoh Gambar Proyeksi Ortogonal Eropa

Contoh Gambar Proyeksi Amerika
